油過濾的過濾設備

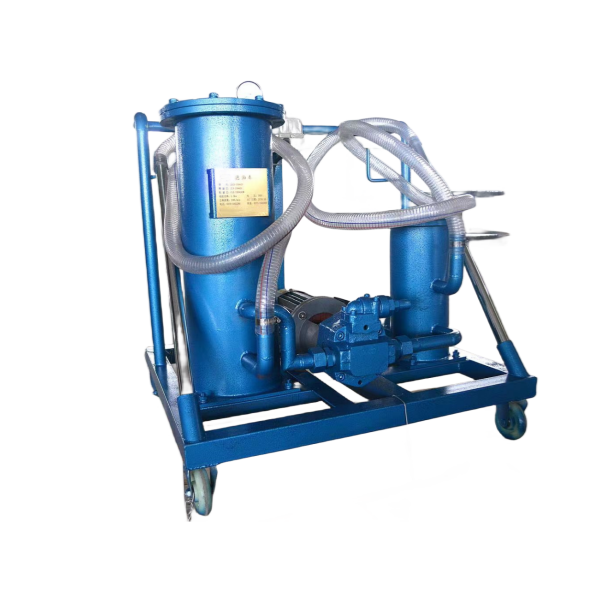

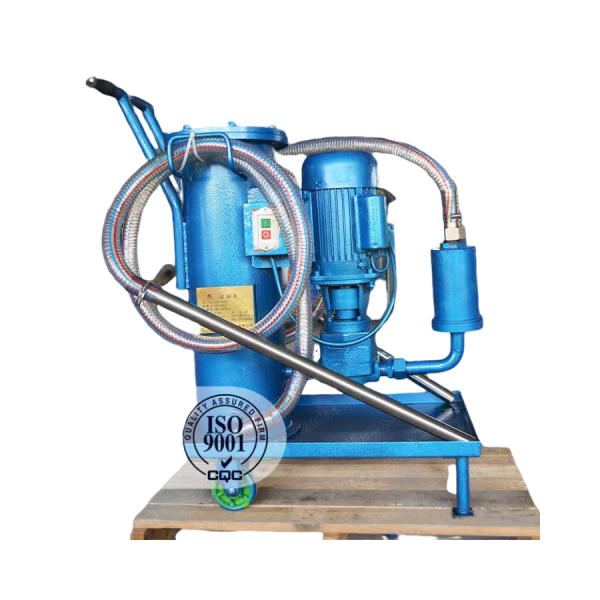

濾油車
我公司生產的LUC、LUCA、LUCB系列濾油小車除具有性能可靠，結構緊湊，外形美觀，保養維修和使用方便外，還具有較高的精度和低噪音等優點，精濾器內濾芯可根據用戶不同需要，在3、5、10、20、30μm中進行自由選擇，只需調換不同過濾精度的濾芯就可達到不同精度的過濾效果，濾油小車僅濾除油液中的污染，對油液的各項技術指標均無影響。

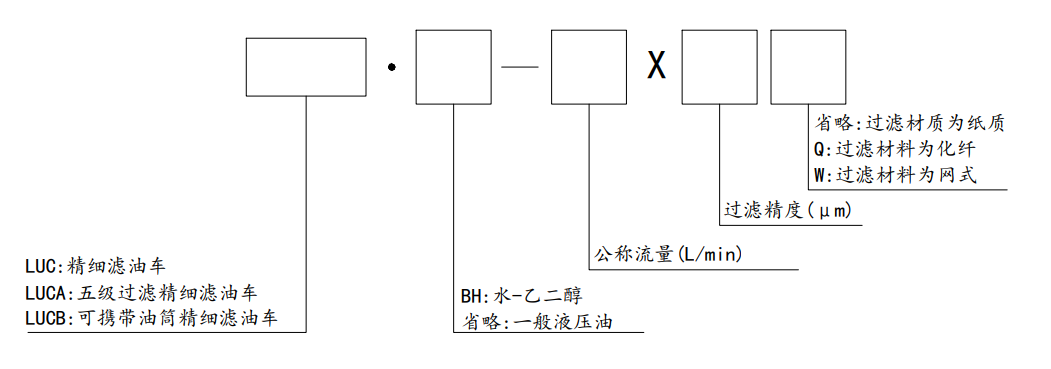

型號說明
技術參數
|
型號 |
公稱流量 L/min |
粗濾精度 μm |
精濾精度 μm |
原始?jí)毫p失 Mpa |
磁鐵吸力 N |
電機功率 kw |
電機電壓 V |
重量 kg |
|
LUC-16×*# |
16 |
100 |
3 5 10 20 30 |
<0.02 |
2 |
0.37 |
380 |
60 |
|
LUC-40×*# |
40 |
0.75 |
90 |
|||||
|
LUC-63×*# |
63 |
1.1 |
100 |
|||||
|
LUC-100×*# |
100 |
1.5 |
110 |
|||||
|
LUC A/B-16×*# |
16 |
0.37 |
||||||
|
LUC A/B -40×*# |
40 |
0.75 |
||||||
|
LUC A/B -63×*# |
63 |
1.1 |
||||||
|
LUC A/B -100×*# |
100 |
1.5 |
用戶自配附件與易損備件
|
型號 |
備件名稱 |
|||
|
粗過濾濾芯型號 |
精過濾濾芯型號 |
骨架式油封（3） HG4-692-67 |
PVC增強軟管（長2mm） 內徑mm |
|
|
LUC-16×* |
CWU-16×100-J |
CZX-16×*# |
20×40×10 |
吸油回油Φ19 |
|
LUC-40×*/ LUCB-40×* |
CWU-40×100-J |
CZX-40×*# |
25×45×10 |
吸油Φ32回油Φ25 |
|
LUC-63×*/ LUCB-63×* |
CWU-63×100-J |
CZX-63×*# |
25×45×10 |
吸油Φ32回油Φ25 |
|
LUC-100×*/ LUCB-100×* |
CWU-100×100-J |
CZX-100×*# |
30×50×10 |
吸油Φ32回油Φ25 |
|
備件名稱 |
||||||
|
型號 |
粗過濾濾芯 型號 |
三級過濾筒 |
骨架式油封（3） HG4-692-67 |
PVC增強軟管（長2mm） 內徑mm |
||
|
粗濾器濾芯 一級濾芯型號 |
粗濾器濾芯 二級濾芯型號 |
精過濾濾芯 型號 |
||||
|
LUCA-16×* |
CWUA-16×100-J |
CXXA1-16×80 |
CXXA2-16×50 |
CZXA-16×*# |
20×40×10 |
吸油回油Φ19 |
|
LUCA-40×* |
CWUA-40×100-J |
CXXA1-40×80 |
CXXA2-40×50 |
CZXA-40×*# |
25×45×10 |
吸油Φ32回油Φ25 |
|
LUCA-63×* |
CWUA-63×100-J |
CXXA1-63×80 |
CXXA2-63×50 |
CZXA-63×*# |
25×45×10 |
吸油Φ32回油Φ25 |
|
LUCA-100×* |
CWUA-100×100-J |
CXXA1-100×80 |
CXXA2-100×50 |
CZXA-100×*# |
30×50×10 |
吸油Φ32回油Φ25 |
注：（1）*表示過濾精度，#表示過濾材料。省略為紙質過濾材料，Q為玻璃纖維材料，W為網式過濾材料。
? （2）為了確保濾油車額定流量 ，并能正常使用，用戶自配油管的內徑應符合上表規格：并注意在工作中吸油管不得有壓扁現象，以免油泵損壞，吸油高度差<500mm。吸油軟管不得加長；回油軟管不得長于8m。
? （3）指油泵軸封。
濾油車使用與保養維修
（1）濾油車在啟動時，應注意不能使油泵反轉，以免引起油泵軸封吹出導致吸入空氣。
（2）濾油車在使用過程中，油泵可能吸入空氣，影響油泵流量，為了達到濾油車的額定流量以及保證精細濾芯的正常工作，應及時打開排氣閥，以便將濾筒中的空氣排凈（即排氣閥出油后），排完空氣之后及時關閉排氣閥。
（3）濾油車使用一段時間后，如因污染物嚴重堵塞粗過濾濾芯表面而使吸油不暢，引起油泵噪聲過大，應停機取出濾芯清洗。
（4）精細濾芯在使用一段時間后，易被污染物逐漸堵塞，引起濾筒壓力升高，當壓力達到0.4Mpa時，需及時更換精細濾芯。
（5）使用的吸油、出油軟管應隨時保持清潔。
（6）如果濾油車抽不出油，請檢查認定：
a.油泵轉向是否正確；
b.油箱至吸油口間的各零部件密封是否可靠，吸油口是否離開油面或油液已吸完；
c.粗濾器濾芯是否堵塞。
（7）濾油車流量顯著減少，請檢查認定：
a.粗、精過濾濾芯是否堵塞嚴重；
b.油泵軸油封是否磨損或因反轉而造成吹出。
（8）過濾壓力突然下降，請檢查精細濾芯是否被擊穿。
